Диффузоры ДКП

Диффузоры ДКП

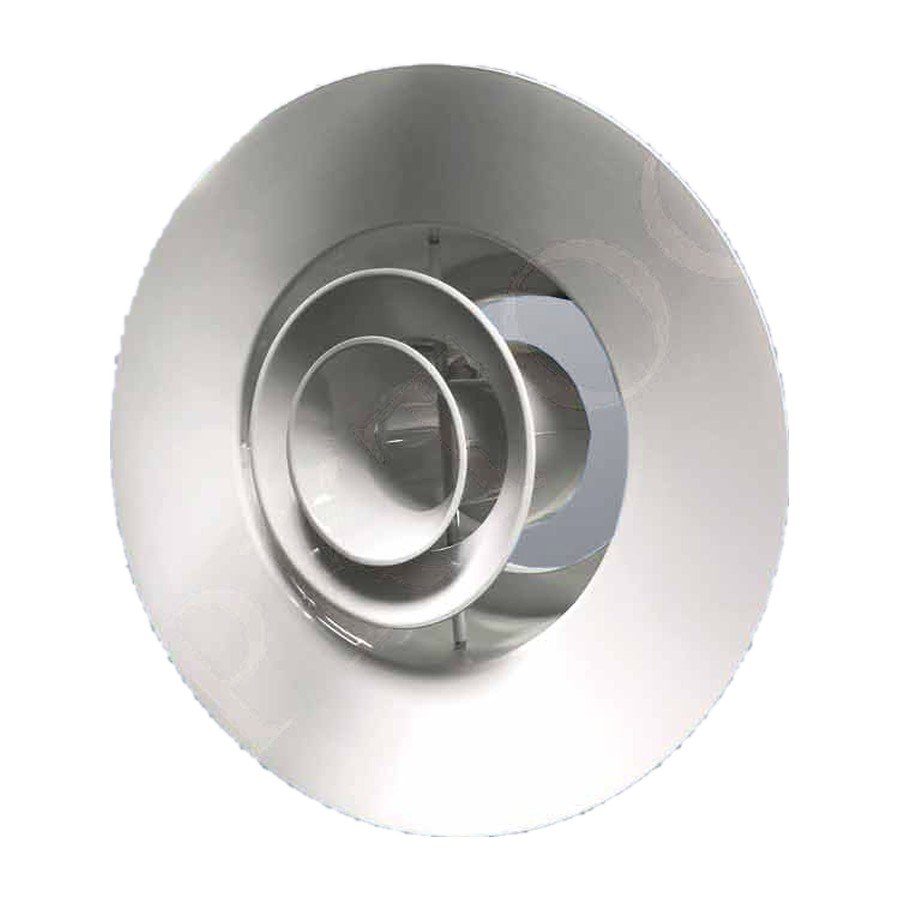

Диффузоры ДКП предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Диффузоры ДКП представляют собой корпус с подводящим патрубком, внутри которого расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Диффузоры формируют комбинированный приточный поток: симметричную настилающуюся веерную струю через щель между корпусом и внутренним диффузором и вертикальную коническую струю через центральную вставку, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне. Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

Характеристики диффузоров ДКП

Модель	ØA, мм	ØB, мм	C, мм	D, мм	E, мм	Вес, кг
ДКП 250	249	450	120	20	195	2,7
ДКП 315	314	500	167		245	3,9
ДКП 400	399	650	210		305	5,9

Данные для подбора диффузоров ДКП при подаче воздуха

Модель	F0,м2	Вид струи*	LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)					LwA=60 дБ(А)
			L0, м3/ч	∆Pпол. Па	Дально- бойность, м при Vx, м/с		L0, м3/ч	∆Pпол. Па	Дально- бойность, м при Vx, м/с		L0, м3/ч	∆Pпол. Па	Дальнобой- ность, м при Vx, м/с			L0, м3/ч	∆Pпол. Па	Дально- бойность, м при Vx, м/с
					0,2	0,5			0,2	0,5			0,2	0,5	0,75			0,5	0,75
ДКП 250	0,031	1	360	10	3	1	510	20	4	2	715	39	6	2	2	1185	108	4	2
		2			2	1			2	1			3	1	1			2	1
ДКП 315	0,049	1	640	13	4	2	905	25	6	2	1260	49	8	3	2	2045	129	5	3
		2			2	1			3	1			5	2	1			3	2
ДКП 400	0,078	1	955	11	5	2	1300	21	6	3	1765	38	9	4	2	2780	94	6	4
		2			3	1			4	2			5	2	1			3	2
