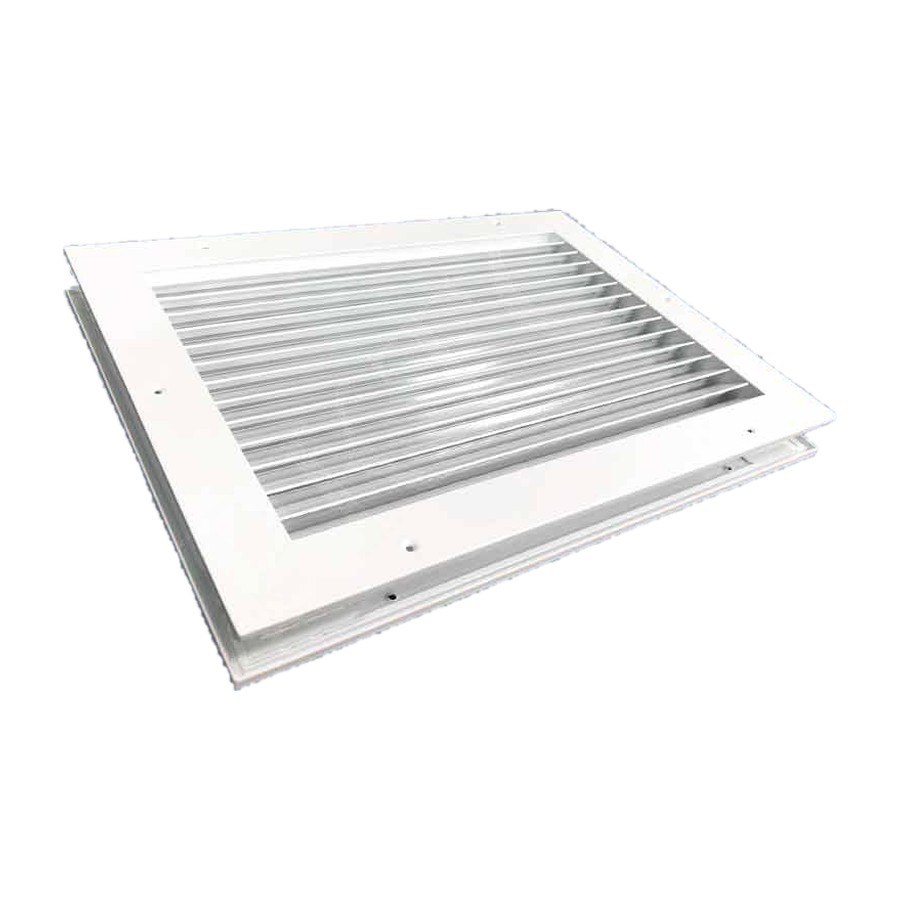

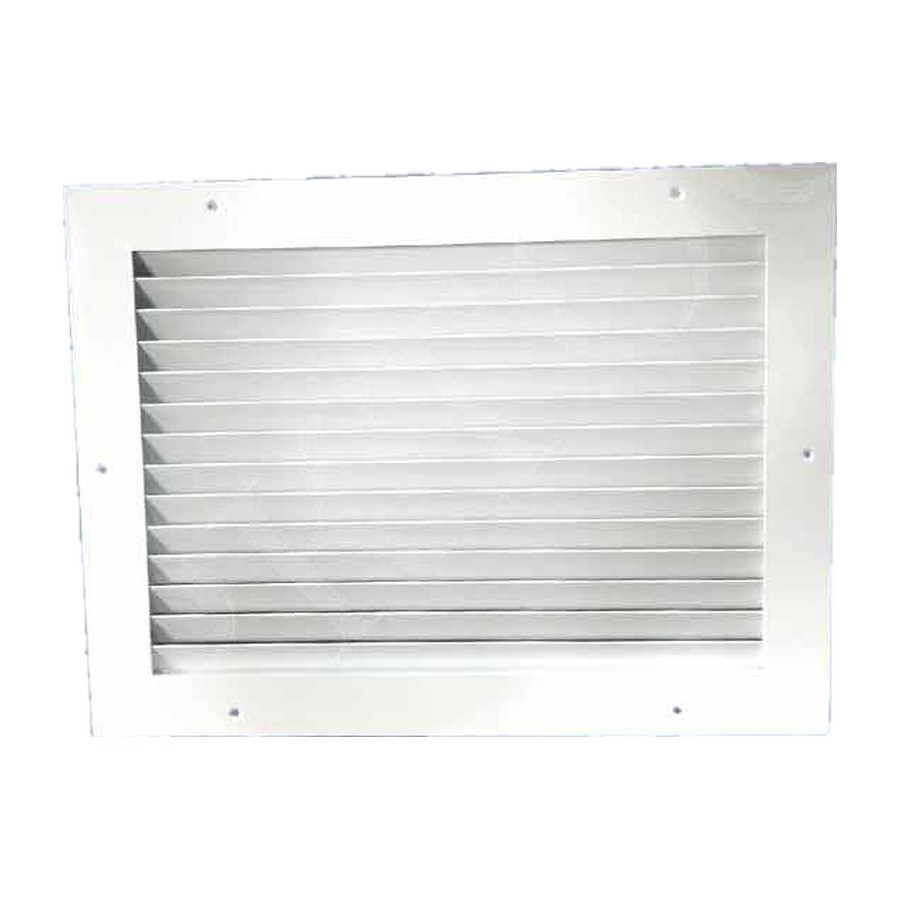

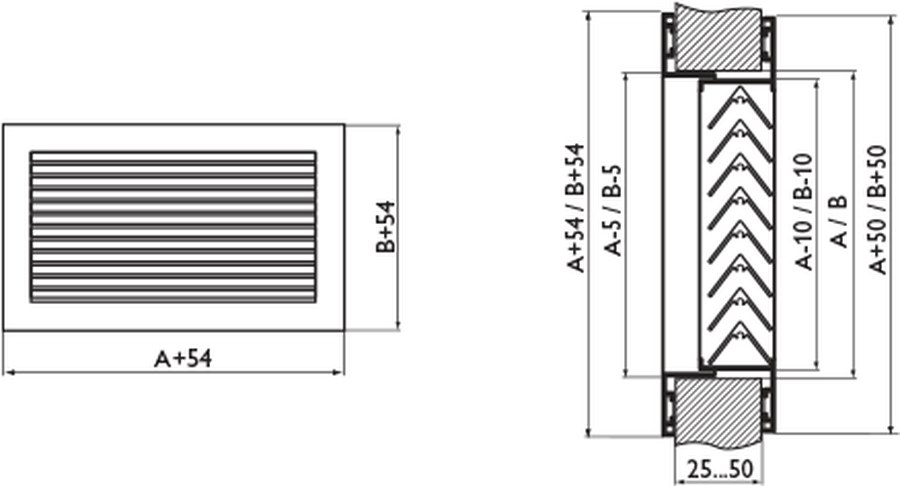

Переточные решетки АП предназначены для перераспределения воздуха между помещениями. Решетки состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 25 до 50 мм. Переточные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL или текстурирование. Минимальный размер решетки 100 x 100 мм, максимальный - 1000 мм по одной из сторон, шаг 50 мм.

Данные для подбора переточных решеток АП

Размеры* А х В, мм Fo , м2 Fж.с., м2 Скорость в живом сечении Vж.с., м\c 0.2 0.4 0.6 0.8 1.0 1.5 2.0 2.5 Потери полного давления ∆Pполн, Па 0.1 0.3 0.7 1.3 2.0 4.0 8.0 12.0 300 x 150 0,039 0,021 15 30 45 60 80 110 150 190 300 x 200 0,054 0,029 21 42 63 80 100 160 210 260 300 x 250 0,068 0,036 26 52 78 100 130 190 260 320 350 x 150 0,046 0,025 18 36 54 70 90 140 180 230 350 x 200 0,063 0,034 24 49 73 100 120 180 240 310 400 x 150 0,053 0,029 21 42 63 80 100 160 210 260 400 x 200 0,073 0,040 29 58 86 120 140 220 290 360 500 x 150 0,067 0,037 27 53 80 110 130 200 270 330 500 x 200 0,091 0,050 36 72 110 140 180 270 360 450 500 x 250 0,116 0,064 46 92 140 180 230 350 460 580 600 x 200 0,110 0,061 44 88 130 180 220 330 440 550 600 x 250 0,139 0,078 56 110 170 220 280 420 560 700
