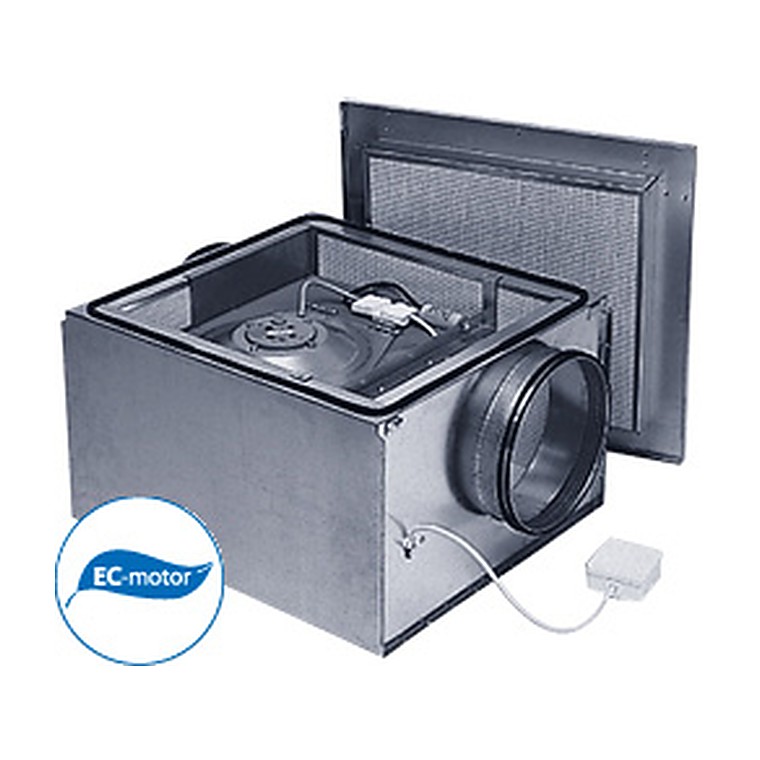

Канальные вентиляторы в изолированном корпусе Ostberg IRB EC

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Östberg на русском (Арктика, изд. 8.02): вентиляторы в изолированном корпусе IRB EC 125–500 (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Канальные вентиляторы в изолированном корпусе Ostberg IRB EC (Östberg, Швеция): 23 типоразмеров, EC-двигатель, 230 / 400 В, мощность 114–2540 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Канальные вентиляторы в изолированном корпусе IRB EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Вентиляторы IRB ЕС предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров23

Напряжение230 / 400 В

Мощность114–2540 Вт

Ток0,89–3,84 А

Вес11,8–111,7 кг

Диаметр125–500 мм

Данные производителяобновлено 01.04.2016

Конструкция и работа

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки. Все вентиляторы имеют два подсоединительных вывода реле аварии (AL), к которым можно подключать устройство аварийной сигнализации.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Тихая работаИзоляция снижает шум, излучаемый в помещение, — установка возможна над подшивным потолком офиса.

КомпактностьНе нужны отдельная венткамера и дополнительные шумоглушители на коротком тракте.

Готовый агрегатКолесо, двигатель, изоляция и присоединения собраны и испытаны на заводе.

Доступ к узламСъёмная панель открывает доступ к колесу и двигателю без демонтажа корпуса.

Экономия на монтажеКрепление на резиновых виброопорах — не требуется массивное основание.

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

IRB 125 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 125 B1 EC	230/50	116	0,93	3680	60	IP 44	460	543	266	144	125	302	438	11,8	31

IRB 160 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 160 B1 EC	230/50	114	0,89	3630	60	IP 44	460	545	266	152	160	302	438	11,9	31

IRB 200 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 200 A1 EC	230/50	121	0,99	2900	60	IP 54	616	702	308	177	200	347	507	18,6	30
IRB 200 C1 EC	230/50	161	1,24	2890	60	IP 44	616	702	308	177	200	347	507	18,8	31

IRB 250 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 250 A1 EC	230/50	163	1,27	2760	60	IP 44	580	666	342	184	250	348	527	17,9	31
IRB 250 B1 EC	230/50	217	0,95	2800	60	IP 44	658	744	410	228	250	425	608	27,0	31
IRB 250 E1 EC	230/50	311	1,37	2020	60	IP 44	658	744	410	228	250	425	608	34,0	32

IRB 315 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 315 A1 EC	230/50	311	1,36	1650	60	IP 44	763	849	463	251	315	490	708	49,4	32
IRB 315 SA1 EC	230/50	333	1,47	2020	60	IP 54	658	744	410	226	315	362	608	33,7	32
IRB 315 B1 EC	230/50	777	3,57	2200	60	IP 44	763	849	463	251	315	490	708	46,3	33
IRB 315 E3 EC	400/50	1070	1,67	2500	60	IP 44	763	849	463	251	315	490	708	46,3	34

IRB 355 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 355 A1 EC	230/50	316	1,39	1650	60	IP 54	763	840	463	251	355	477	708	36,8	32
IRB 355 B1 EC	230/50	816	3,73	2200	60	IP 44	763	840	513	276	355	468	708	48,0	33
IRB 355 E3 EC	400/50	1120	1,74	2500	60	IP 44	763	840	513	276	355	468	708	48,0	34

IRB 400 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 400 A1 EC	230/50	340	1,50	1650	60	IP 54	763	849	513	266	400	452	708	45,2	32
IRB 400 B1 EC	230/50	646	2,98	1420	60	IP 44	908	995	567	304	400	547	808	60,7	33
IRB 400 B3 EC	400/50	1270	1,96	1800	60	IP 54	908	995	567	304	400	547	808	60,7	34
IRB 400 E3 EC	400/50	2120	3,25	2130	60	IP 54	908	995	567	304	400	547	808	62,1	34

IRB 500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм							Вес,	Cхема
	жение,	мощн.	А	вращ.,	t, °С	защиты эл.	a	b	c	d	ØD	e	f	кг	эл.
	В/Гц	Вт		об/мин		двигателя	a	b	c	d	ØD	e	f		подк.
IRB 500 A1 EC	230/50	766	3,45	1450	60	IP 44	875	952	593	310	500	534	849	58,0	33
IRB 500 A3 EC	400/50	981	1,55	1340	60	IP 54	1033	1110	681	361	500	596	908	79,7	34
IRB 500 B3 EC	400/50	1330	2,09	1230	60	IP 54	1137	1214	697	369	500	796	1108	99,3	34
IRB 500 E3 EC	400/50	2000	3,05	1710	60	IP 44	1033	1110	681	361	500	596	908	89,5	34
IRB 500 F3 EC	400/50	2540	3,84	1560	60	IP 44	1137	1214	697	369	500	796	1108	111,7	34

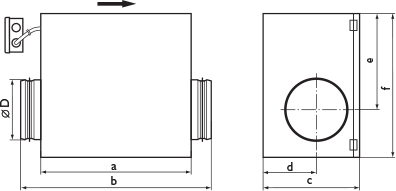

Чертёж и присоединительные размеры

Аэродинамические характеристики

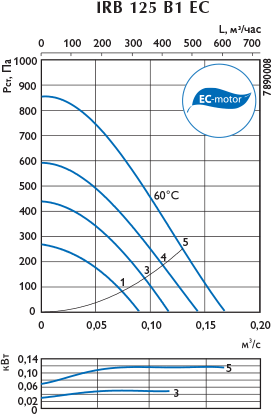

Аэродинамическая характеристика — IRB 125 B 1 EC

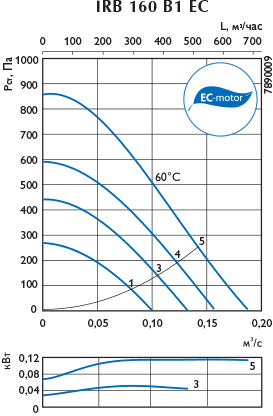

Аэродинамическая характеристика — IRB 160 B 1 EC

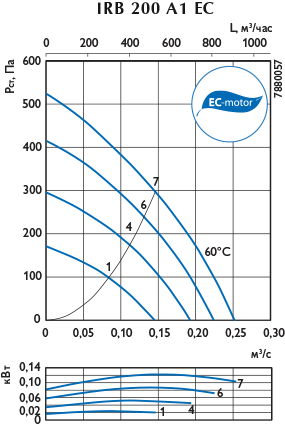

Аэродинамическая характеристика — IRB 200 A 1 EC

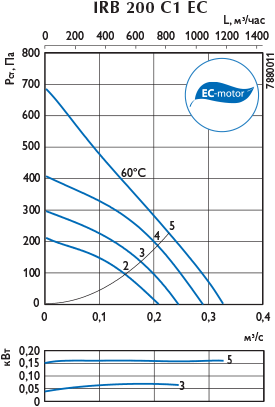

Аэродинамическая характеристика — IRB 200 C 1 EC

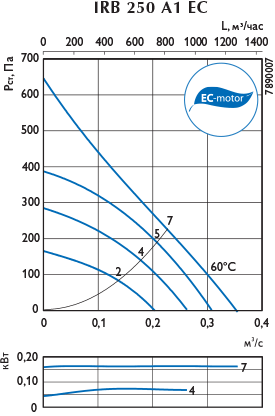

Аэродинамическая характеристика — IRB 250 A 1 EC

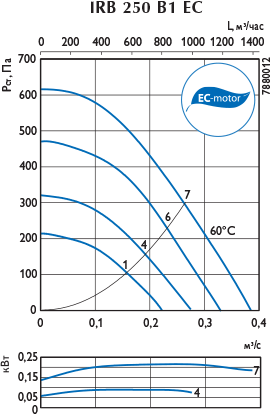

Аэродинамическая характеристика — IRB 250 B 1 EC

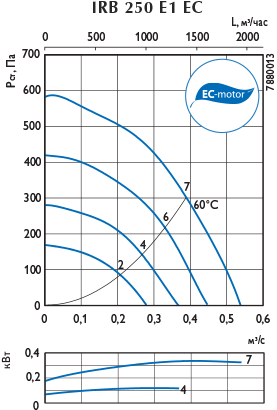

Аэродинамическая характеристика — IRB 250 E 1 EC

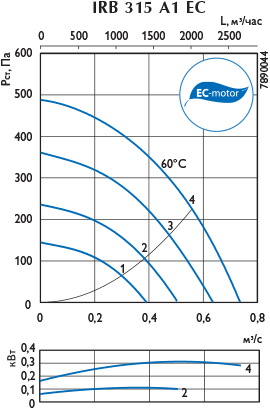

Аэродинамическая характеристика — IRB 315 A 1 EC

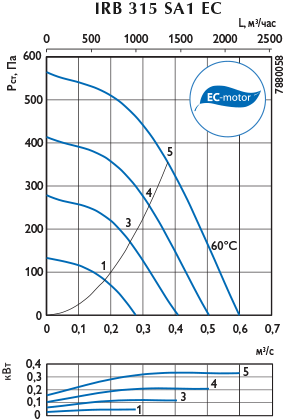

Аэродинамическая характеристика — IRB 315 SA 1 EC

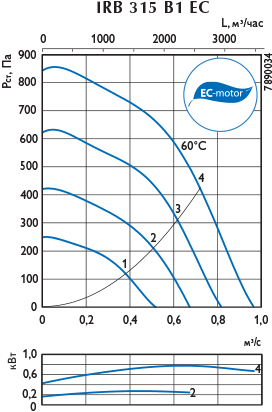

Аэродинамическая характеристика — IRB 315 B 1 EC

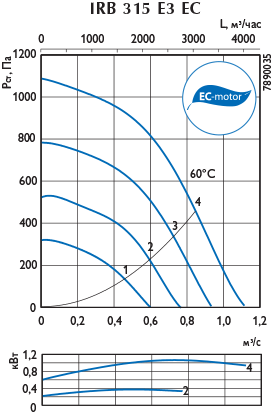

Аэродинамическая характеристика — IRB 315 E 3 EC

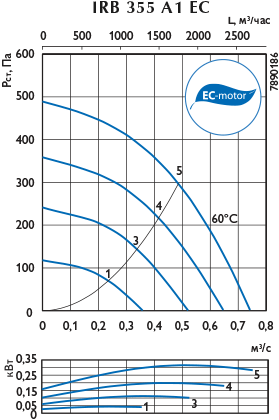

Аэродинамическая характеристика — IRB 355 A 1 EC

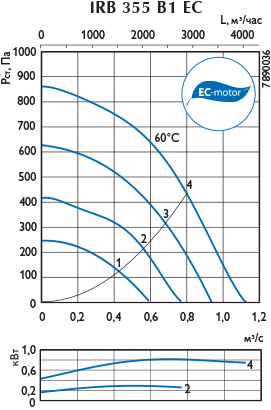

Аэродинамическая характеристика — IRB 355 B 1 EC

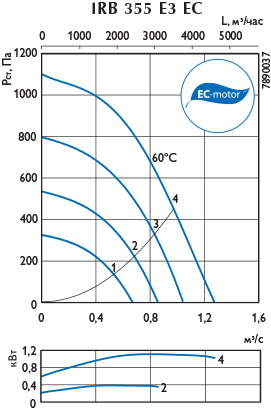

Аэродинамическая характеристика — IRB 355 E 3 EC

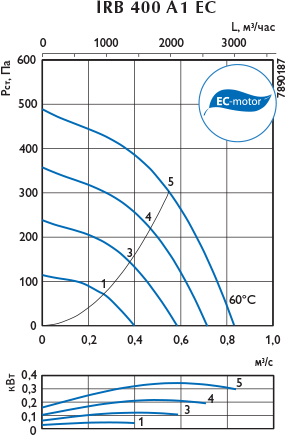

Аэродинамическая характеристика — IRB 400 A 1 EC

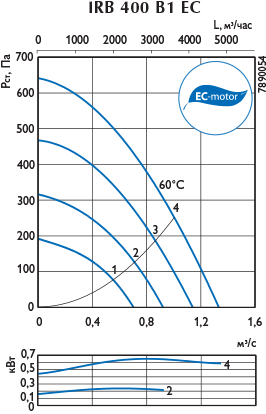

Аэродинамическая характеристика — IRB 400 B 1 EC

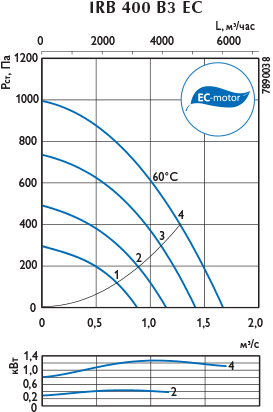

Аэродинамическая характеристика — IRB 400 B 3 EC

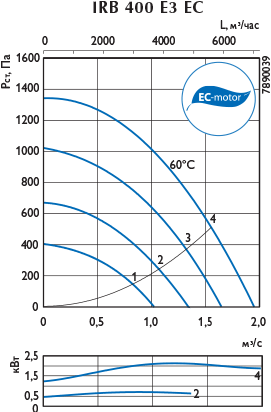

Аэродинамическая характеристика — IRB 400 E 3 EC

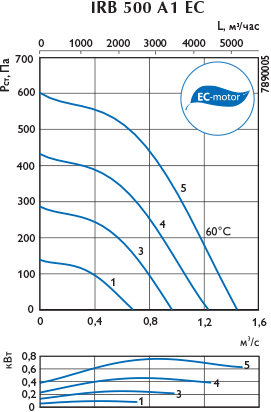

Аэродинамическая характеристика — IRB 500 A 1 EC

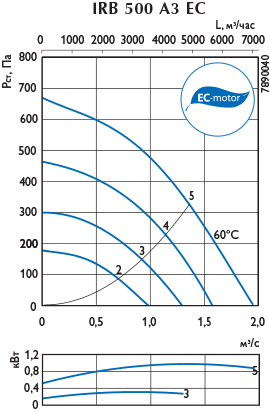

Аэродинамическая характеристика — IRB 500 A 3 EC

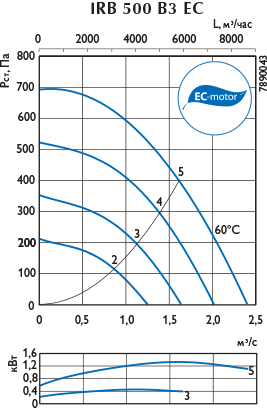

Аэродинамическая характеристика — IRB 500 B 3 EC

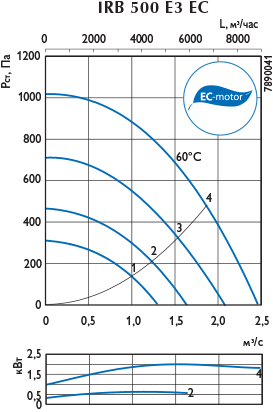

Аэродинамическая характеристика — IRB 500 E 3 EC

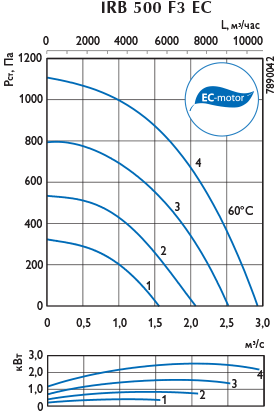

Аэродинамическая характеристика — IRB 500 F 3 EC

Шумовые характеристики

IRB 125 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 125 B1 EC	К входу	56	63	51	59	57	54	49	49	46	37
	К выходу	76	83	67	68	72	79	75	76	70	65
	К окружению	47	54	42	45	49	51	43	38	33	29

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 160 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 160 B1 EC	К входу	57	64	52	61	59	55	48	48	46	39
	К выходу	76	83	66	67	73	79	75	74	71	66
	К окружению	47	54	44	44	49	50	45	37	33	30

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 200 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 200 A1 EC	К входу	59	66	55	60	63	54	50	49	47	41
	К выходу	65	72	58	63	67	64	59	65	59	51
	К окружению	46	53	37	42	51	44	39	40	39	34
IRB 200 C1 EC	К входу	64	71	60	67	67	61	52	46	45	37
	К выходу	70	77	64	69	73	70	66	67	62	54
	К окружению	52	59	44	50	47	51	42	37	32	29

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 250 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 250 A1 EC	К входу	63	70	61	63	68	56	52	51	49	40
	К выходу	71	78	63	67	74	68	68	70	64	54
	К окружению	52	59	42	48	58	50	42	37	32	29
IRB 250 B1 EC	К входу	55	62	55	56	56	52	51	49	48	44
	К выходу	68	75	61	59	62	68	68	71	66	61
	К окружению	45	52	43	44	49	46	40	38	34	29
IRB 250 E1 EC	К входу	65	72	62	66	71	52	45	45	42	41
	К выходу	72	79	66	68	78	67	63	60	57	54
	К окружению	59	66	52	55	66	48	41	38	36	31

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 315 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 315 A1 EC	К входу	62	69	59	67	64	50	41	40	39	37
	К выходу	70	77	64	75	72	62	61	57	55	53
	К окружению	52	59	44	56	57	43	34	30	27	27
IRB 315 SA1 EC	К входу	66	73	64	68	70	54	48	50	46	44
	К выходу	72	79	65	70	78	67	65	61	57	55
	К окружению	56	63	48	52	62	51	41	39	39	35
IRB 315 B1 EC	К входу	68	75	64	68	74	57	49	49	45	43
	К выходу	76	83	68	73	81	71	70	68	64	59
	К окружению	65	72	52	56	72	51	43	41	37	32
IRB 315 E3 EC	К входу	70	77	68	72	74	62	56	54	50	48
	К выходу	78	85	72	76	82	76	76	72	68	64
	К окружению	64	71	57	59	70	55	48	41	38	33

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 355 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 355 A1 EC	К входу	63	70	60	68	63	49	44	46	41	41
	К выходу	67	74	60	71	70	61	59	57	53	50
	К окружению	52	59	44	52	58	44	38	37	36	32
IRB 355 B1 EC	К входу	70	77	65	68	76	58	52	50	46	47
	К выходу	76	83	67	72	81	73	72	68	64	67
	К окружению	64	71	51	56	70	52	44	43	39	34
IRB 355 E3 EC	К входу	70	77	68	71	75	63	58	53	50	53
	К выходу	80	87	72	77	84	78	77	72	68	72
	К окружению	65	72	53	59	72	57	52	45	39	34

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 400 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 400 A1 EC	К входу	66	73	60	71	69	53	48	48	45	45
	К выходу	70	77	62	73	72	63	64	60	57	57
	К окружению	54	61	44	52	60	45	38	37	36	33
IRB 400 B1 EC	К входу	66	73	62	71	64	60	55	45	41	39
	К выходу	74	81	69	79	74	68	66	62	61	56
	К окружению	57	64	50	62	58	46	37	34	31	28
IRB 400 B3 EC	К входу	74	81	68	73	79	67	66	57	50	50
	К выходу	80	87	72	79	85	75	73	68	63	63
	К окружению	63	70	54	62	69	54	49	43	43	35
IRB 400 E3 EC	К входу	74	81	70	74	79	70	68	61	55	55
	К выходу	81	88	74	80	86	79	78	73	68	69
	К окружению	67	74	59	65	73	58	51	44	40	34

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

IRB 500 EC

Модель		LpA	LwA	LwA
Модель		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
IRB 500 A1 EC	К входу	68	75	63	73	68	55	53	51	47	46
	К выходу	76	83	66	80	75	70	72	66	63	59
	К окружению	57	64	49	61	60	49	41	41	33	28
IRB 500 A3 EC	К входу	66	73	63	72	66	55	53	51	47	47
	К выходу	74	81	68	79	74	71	69	66	63	64
	К окружению	59	66	53	65	61	49	42	37	32	30
IRB 500 B3 EC	К входу	64	71	61	70	61	56	51	47	44	45
	К выходу	72	79	68	78	68	65	65	62	58	61
	К окружению	63	70	53	70	56	46	41	38	36	32
IRB 500 E3 EC	К входу	73	80	70	75	76	64	61	59	54	55
	К выходу	82	89	73	80	86	80	78	75	71	70
	К окружению	69	76	60	67	75	57	48	43	38	33
IRB 500 F3 EC	К входу	70	77	67	75	69	63	60	55	53	52
	К выходу	77	84	73	80	77	73	74	69	68	65
	К окружению	66	73	60	71	65	54	47	41	41	34

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

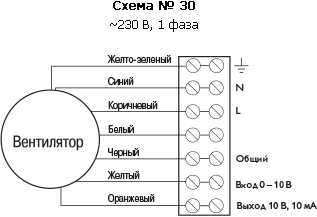

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.

Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.

Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.

✓ Товар добавлен в корзину

Запросить цену
