Крышные вентиляторы TKH EC

Крышные вентиляторы TKH EC

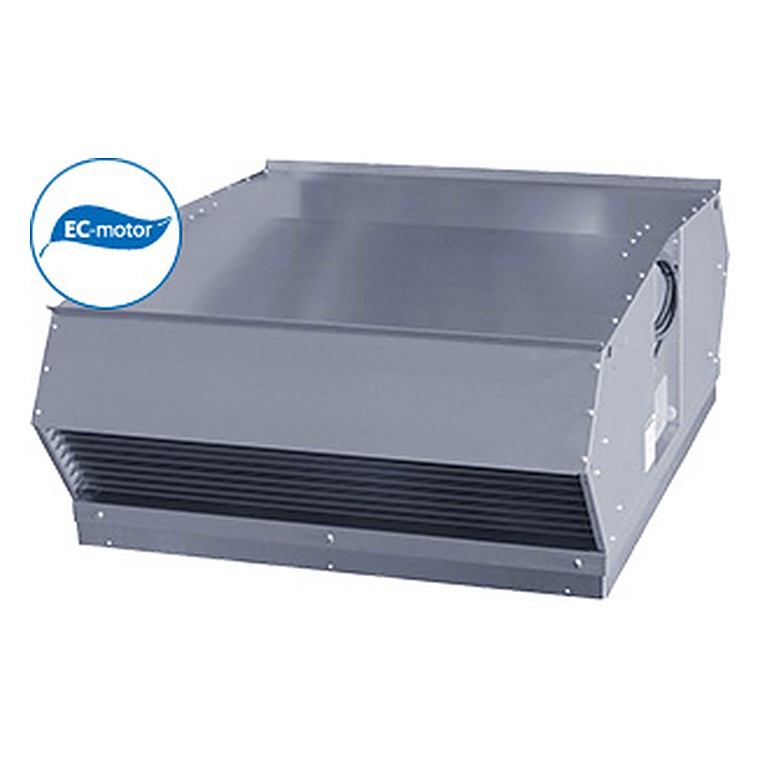

Крышные вытяжные вентиляторы TKH EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из оцинкованной стали. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов TKH EC защищены решетками. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

Преимущества вентиляторов TKH EC

• Низкое энергопотребление. Высокий КПД двигателя (более 90%), позволяет снизить эксплуатационные затраты минимум на 30%
• Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
• Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому достигается существенная экономия на электропроводке и пусковой аппаратуре.
• Низкий уровень шума в режиме малых оборотов.
• Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.

Установка

Крышные вентиляторы должны устанавливаться только горизонтально.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.

Защита двигателя

Все двигатели оснащены встроенной защитой от перегрузки.

Аксессуары

Регуляторы скорости, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.

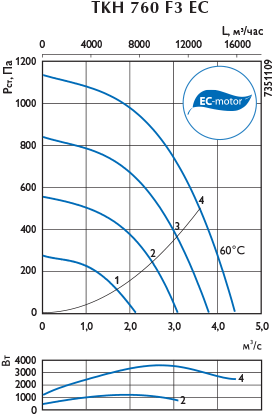

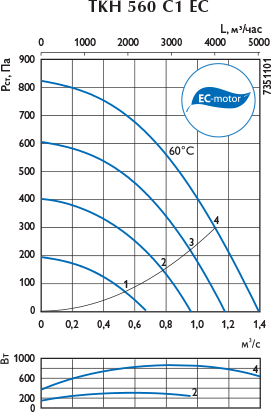

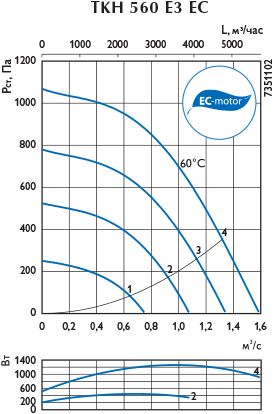

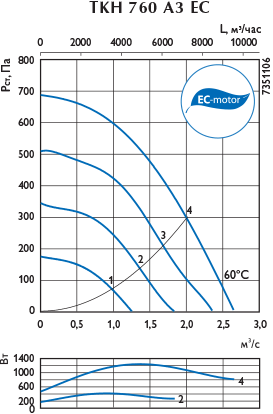

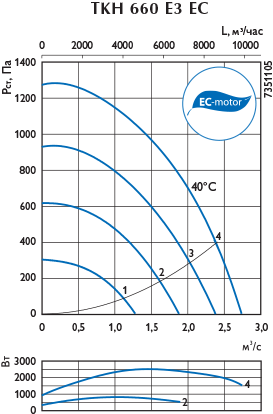

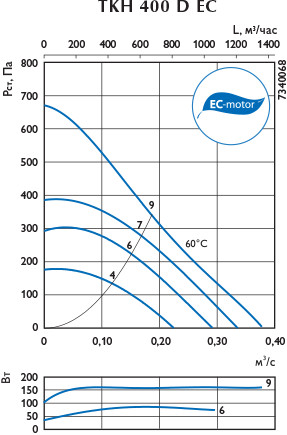

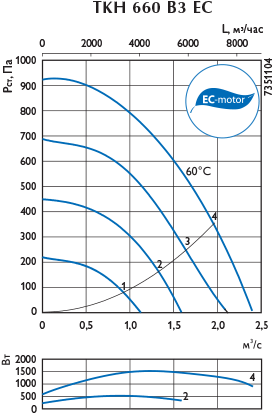

Технические характеристики

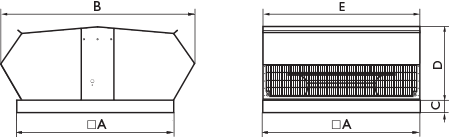

Модель	Напря-	Ном.	Ток,	Част.	Макс.	Степень	Размеры, мм				Вес,	Схема
	жение	мощн.	А	вращ.,	t, °С	защиты эл.					кг	эл.
	В/Гц	Вт		об/мин		двигателя	 A	B	C	ØD		подкл.
TKH 400 D EC	230/50	161	1,28	2860	60	IP 44	415	153	31	488	7,6	31

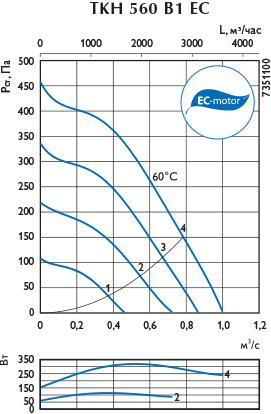

TKH 560 B1 EC	230/50	323	1,41	1650	60	IP 54	564	729	50	286	564	23,5	32
TKH 560 C1 EC	230/50	855	3,75	2210	60	IP 54	564	729	50	286	564	25,8	33
TKH 560 E3 EC	400/50	1250	1,94	2490	60	IP 54	564	729	50	286	564	25,8	34

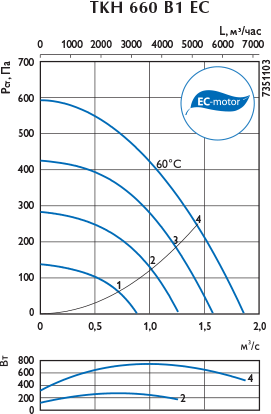

TKH 660 B1 EC	230/50	747	3,41	1410	60	IP 54	663	864	50	341	663	35,5	33
TKH 660 B3 EC	400/50	1520	2,34	1800	60	IP 54	663	864	50	341	663	35,7	34
TKH 660 E3 EC	400/50	2520	3,88	2450	60	IP 54	663	864	50	341	663	37	34
TKH 760 A3 EC	400/50	1240	1,95	1400	60	IP 54	763	1023	50	437	763	50,9	34

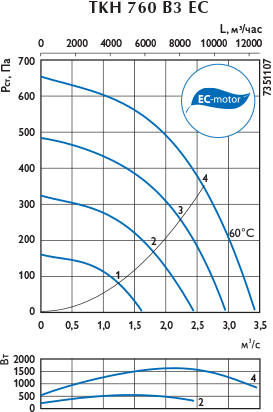

TKH 760 B3 EC	400/50	1650	2,56	1230	60	IP 54	763	1023	50	437	763	53,5	34

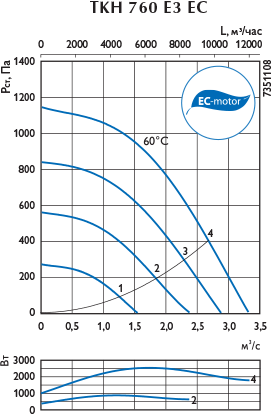

TKH 760 E3 EC	400/50	2530	3,88	1800	60	IP 54	763	1023	50	437	763	62	34
TKH 760 F3 EC	400/50	3550	5,4	1630	60	IP 54	763	1023	50	437	763	67,2	34

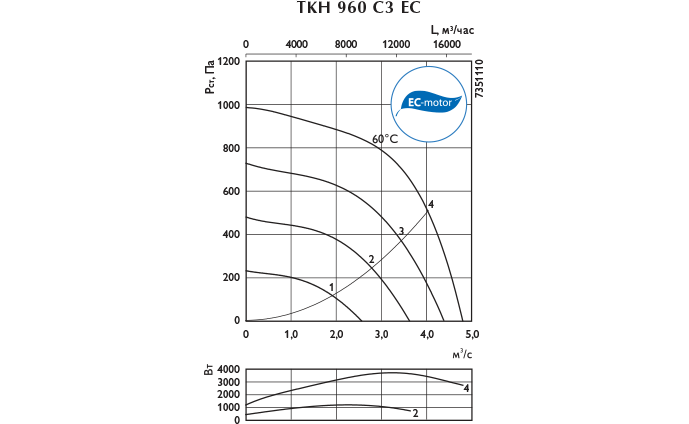

TKH 960 C3 EC	400/50	3730	5,7	1350	60	IP 54	963	1248	50	484	963	86,9	34

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

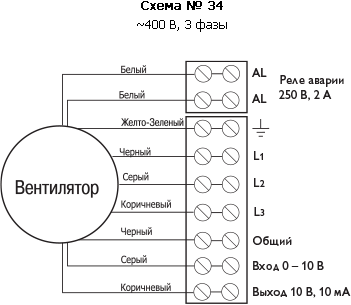

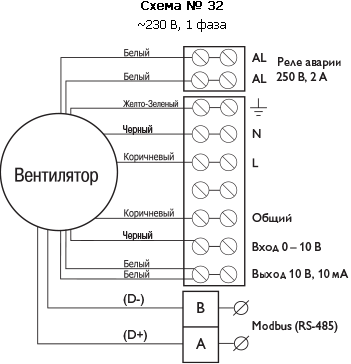

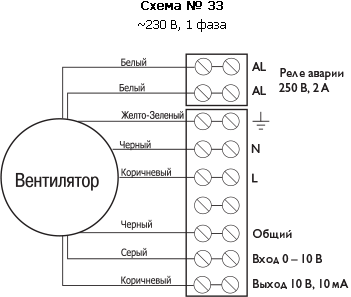

• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
